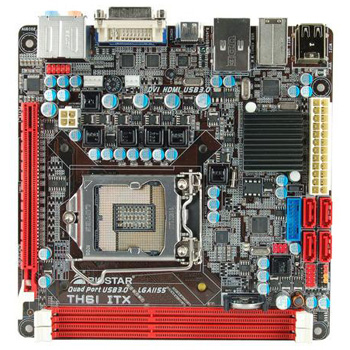

支持Intel第二代LGA 1155 Core i7/Core i5处理器
Intel H61单芯片架构
支持95W处理器
2条内存插槽支持DDR3-1333/1066内存，最大支持16G
4个USB3.0端口，2个前置+2个后置
uEFI BIOS
100% X.D.C固态电容
Multi-VGA支持: HDMI/DVI/Video输出
7.1声道蓝光音频
Mini-ITX小板(17.1 cm x 17.1 cm )
可选USB3.0 2.5英寸前置板

芯片组
	Intel H61
BIO-TEX
产品特色
支持的CPU类型
	第二代 Intel® Core™ i7 处理器（LGA 1155 ） 第二代 Intel® Core™ i5 处理器（LGA 1155 ） 第二代 Intel® Core™ i3 处理器（LGA 1155 ） Intel® Pentium® LGA 1155 处理器 CPU TDP (Thermal Design Power) 最大支持 : 95瓦
内存
	支持双通道 DDR3 1333/1066 MHz 2 x DDR3 DIMM 内存插槽 最大内存容量为 16GB
扩展槽
	1 x PCI-E x16 2.0 插槽
存储量
	4 x SATA2 3Gb/s 接口
USB
	ASMedia ASM1042 USB 3.0控制器 2 x USB 3.0 端口 1 x USB 3.0 接头 4 x USB 2.0 端口 1 x USB 2.0 接头
网络
	板载Realtek RTL8111E - 10/100/1000千兆网卡芯片
板载显卡
	由CPU型号决定
音效
	Realtek ALC892 8声道高清音频

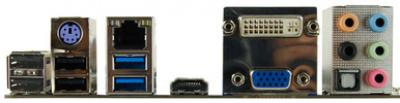

背板I/O接口
	1 x PS/2 键盘 4 x USB 2.0 端口 2 x USB 3.0 端口 1 x HDMI 接口 1 x DVI 接口 1 x VGA 端口 1 x RJ-45 端口 1 x S/PDIF 输出接口 5 x 音频接口
板载I/O接口
	1 x USB3.0 接头 1 x USB2.0 接头 4 x SATA2 3Gb/s 接口 1 x 前置音频接口 1 x 前置面板接口 1 x CPU风扇接头 1 x 系统风扇接头 1 x CIR红外接头
主板规格
	Micro ATX 架构，尺寸: 17 cm x 17 cm ( W x L )
支持的操作系统
	支持Windows XP / Vista / 7

PCB版本 : 5.x

导出CPU支持列表

Processor	Processor Model	sSpec/OPN#	CPU Speed	FSB/HT/BCLK	Watts
Intel Core i7 Processor	2600S	Q1HM	2.80 GHz	100MHZ	65W
Intel Core i7 Processor	2600K	Q1HL	3.40 GHz	100MHZ	95W
Intel Core i7 Processor	2600	Q1HK	3.40 GHz	100MHZ	95W
Intel Core i5 Processor	2500T	Q1HJ	2.30 GHz	100MHZ	45W
Intel Core i5 Processor	2500S	Q1H	2.70 GHz	100MHZ	65W
Intel Core i5 Processor	2500K	Q1J1	3.30GHz	100MHZ	95W
Intel Core i5 Processor	2500	Q1J0	3.30GHz	100MHz	95W
Intel Core i5 Processor	2405S	QAHR	2.50 GHz	100MHZ	65W
Intel Core i5 Processor	2400S	Q1HZ	2.50 GHz	100MHZ	65W
Intel Core i5 Processor	2400	Q1HT	3.10GHz	100MHZ	95W
Intel Core i5 Processor	2310	Q1MM	2.9GHz	100MHz	95W
Intel Core i5 Processor	2300	Q1HG	2.80 GHz	100MHZ	95W
Intel Core i3 Processor	2120	Q1FM	3.30GHz	100MHZ	65W
Intel Core i3 Processor	2105	QAHQ	3.10GHz	100MHZ	65W
Intel Core i3 Processor	2100T	Q1FP	2.50 GHz	100MHZ	35W
Intel Core i3 Processor	2100	QA25	3.10GHz	100MHZ	65W
Intel® Pentium® Dual-Core	G850	Q1FW	2.9GHz	100MHZ	65W
Intel® Pentium® Dual-Core	G840	Q1FU	2.80 GHz	100MHZ	65W
Intel® Pentium® Dual-Core	G620T	Q1G2	2.20 GHz	100MHZ	35W
Intel® Pentium® Dual-Core	G620	Q1FY	2.60 GHz	100MHZ	65W
Intel® Celeron® Processor	G440	QAQC	1.60 GHz	100MHZ	35W

注意:为提高刷新BIOS成功率,请务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

文件 大小 2002.65 KB 上传 日期 2011-07-26 描述 更新BIOS代码，支持新CPU 文件 H61AI726.BSS.rar

文件 大小 1873.23 KB 上传 日期 2011-06-01 描述 首发BIOS 文件 H61AI601.BSS.rar

芯片组
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	PV9.2.0.1015	2011-01-12

板载声卡
操作 系统	版本	日期	大小	下载
Windows  Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	R2.61	2011-06-10
Windows  XP x86/XP x64/	R2.61	2011-06-10

板载网卡
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/	V5.786	2011-06-10
Windows  Windows 7 x86/Windows 7 x64/	V7045	2011-06-10
Windows  Vista x86/Vista x64/	V6.242	2010-10-21

板载显卡
操作 系统	版本	日期	大小	下载
Windows  XP x64/	6.14.10.5307	2011-01-12
Windows  Vista x64/Windows 7 x64/	PV8.15.10.2246	2011-01-12
Windows  XP x86/	6.14.10.5307	2011-01-12
Windows  Vista x86/Windows 7 x86/	PV8.15.10.2246	2011-01-12

USB 2.0 控制器
操作 系统	版本	日期	大小	下载
Windows  2000/XP x86/XP x64/		2008-07-07	1.89 MB

HDMI
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	5.2.3790.1830	2011-03-21

AHCI/RAID
操作 系统	版本	日期	大小	下载
Windows  XP x86/Vista x86/Windows 7 x86/	PV10.0.0.1046	2011-01-12
Windows  XP x64/Vista x64/Windows 7 x64/	PV10.0.0.1046	2011-01-12

CIR遥控器驱动
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/	1.0.1.9	2010-06-15
Windows  Vista x86/Vista x64/	5.0	2010-06-15
Windows  Windows 7 x86/Windows 7 x64/	5.1	2010-06-15

USB 3.0控制器
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	1.2.9.0	2011-02-09

CIR遥控器热键程序
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	1.0.0.5	2010-08-29

USB3.0手机快速充电程式
操作 系统	版本	日期	大小	下载
Windows  XP x86/XP x64/Vista x86/Vista x64/Windows 7 x86/Windows 7 x64/	v 1.0	2011-05-18
